Justierbares Scharnier für Glastüren Tatum
Sie sehen noch keine Preise?
Einfach mit Ihrem G-Fittings Konto anmelden und schon sehen Sie alle wichtigen Informationen.
- Exklusive B2B‑Preise
- Schneller & einfacher Bestellprozess
- Echtzeit-Verfügbarkeit & Lagerstand
- Kauf auf Rechnung für Geschäftskunden
Sie benötigen Montageanleitungen, CAD-Zeichnungen, Zertifikate oder ähnliches? Alles was Sie brauchen finden Sie hier auf unserer Webseite.

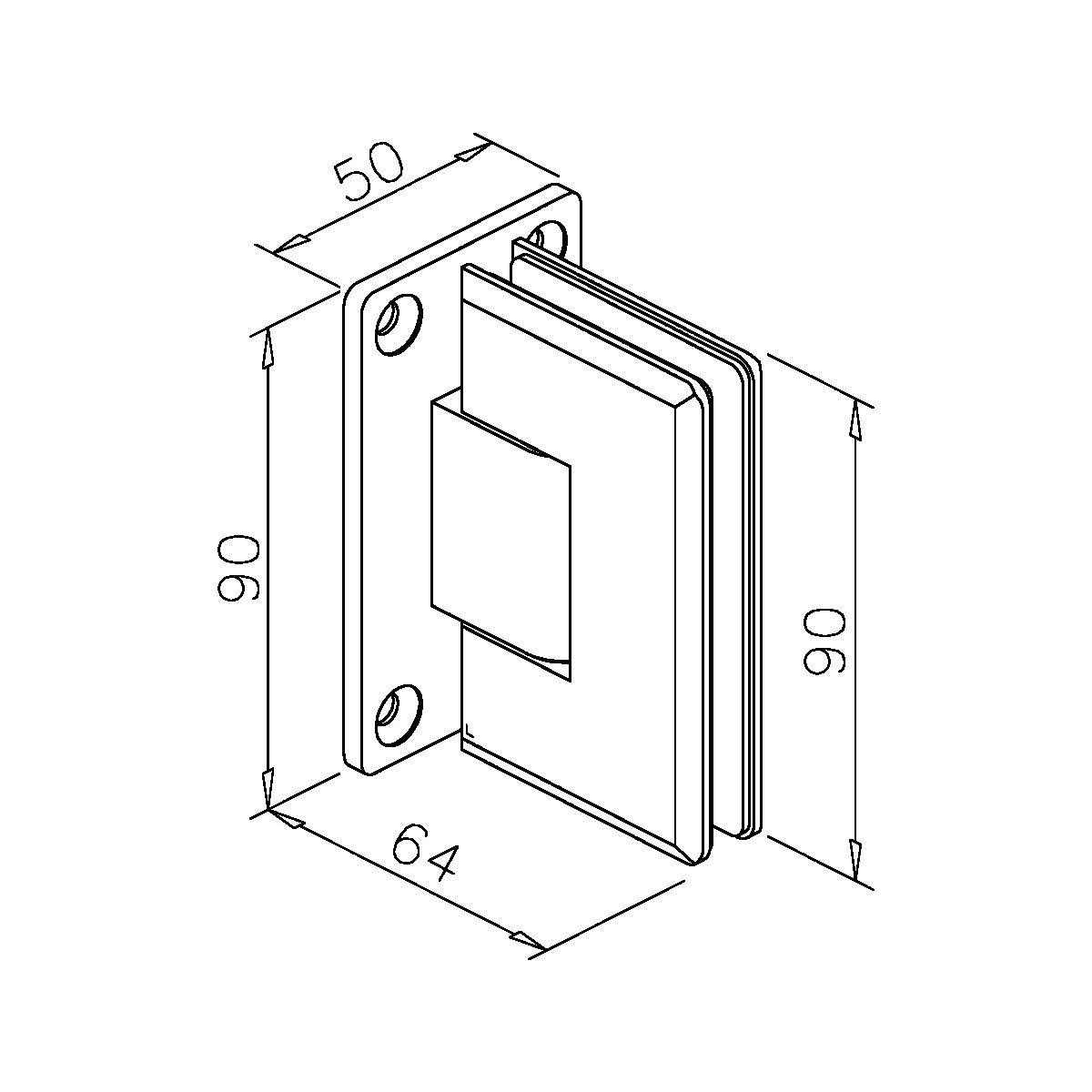

Das Türscharnier TATUM ist eine hochwertige Lösung für Dusch- und Glastüren, die Zuverlässigkeit und Design vereint. Speziell für Pendeltüren aus Glas entwickelt, überzeugt es durch hohe Stabilität, Flexibilität und eine präzise Verarbeitung. Das Scharnier eignet sich für Glasstärken von 8 bis 10 mm und ist in den Oberflächen Edelstahl, Chrom und Schwarz Design erhältlich. Mit einem Öffnungswinkel von 90°, sowohl DIN rechts als auch links, ermöglicht es eine komfortable Bedienung. Die automatische Schließfunktion ab 30° sorgt für ein sanftes und sicheres Schließen der Tür, während die integrierte Justierung eine einfache Anpassung an bauliche Gegebenheiten erlaubt.
Ein Satz EPDM-Gummieinlagen ist im Lieferumfang enthalten und schützt das Glas zuverlässig vor Druckstellen und Beschädigungen. Für den Einsatz in feucht-warmen Bereichen, wie Saunen, empfehlen wir den optional erhältlichen SBR-Gummieinsatz, der separat als Zubehör bestellt werden kann.
| Anzahl Glasausschnitt: | 1 |
|---|---|
| Durchmesser Ø Glasbohrung: | 16 mm |
| Flächenbündig: | nein |
| Glasabzug links: | 8 mm |
| Glasabzug oben: | 6 mm |
| Glasabzug rechts: | 4,5 mm |
| Glasabzug unten: | 7 mm |
| Glasausschnitt: | Micky Maus |
| Glasbearbeitung: | ja |
| Glasstärke: | 8 - 10 mm |
| Hydraulisch: | nein |
| Material: | Edelstahl AISI 304 (V2A) |
| Montageart: | Glas / Wand |
| Oberfläche: | Edelstahl Design |
| Selbstschließend: | ja |
| Türart: | Pendel |
| einstellbare Nulllage: | ja |
| max. Türbreite (mit 2 Scharnieren): | 900 mm |
| max. Türgewicht (mit 2 Scharnieren): | 40 kg |
| Öffnungsrichtung: | DIN links / DIN rechts |
| 77-41-6212-180_datasheet_G-FITTINGS.pdf | Datenblatt | 601.78 KB | |||
|---|---|---|---|---|---|
| 77-41-6012-090_datasheet_G-FITTINGS.pdf | Datenblatt | 600.35 KB | |||
| 41-6012-090-xx.dxf | CAD-Datei | 8.95 MB | dxf |
