Glas luifel, zelfdragend Farah

Productnummer: 7729203125046
Beschrijving

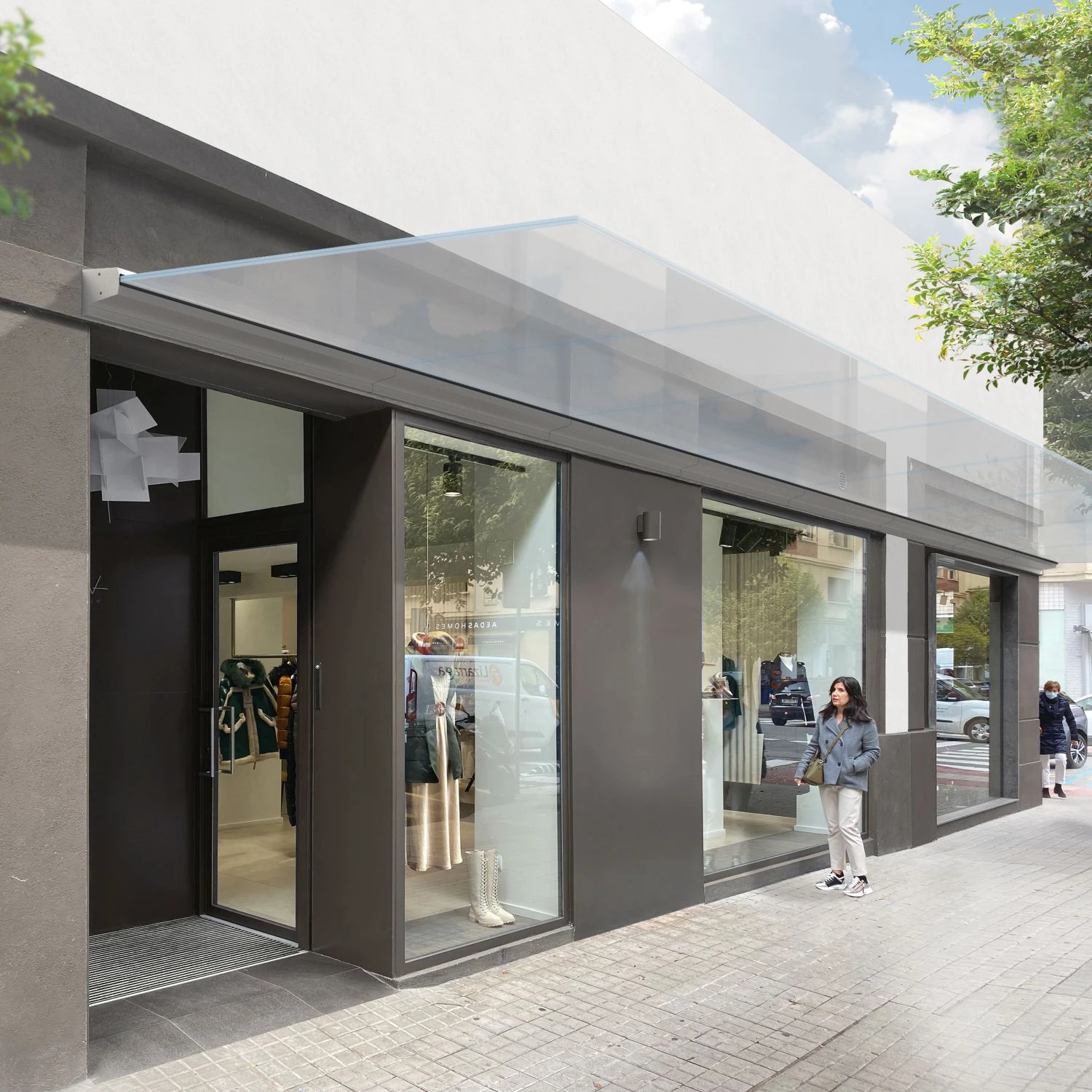

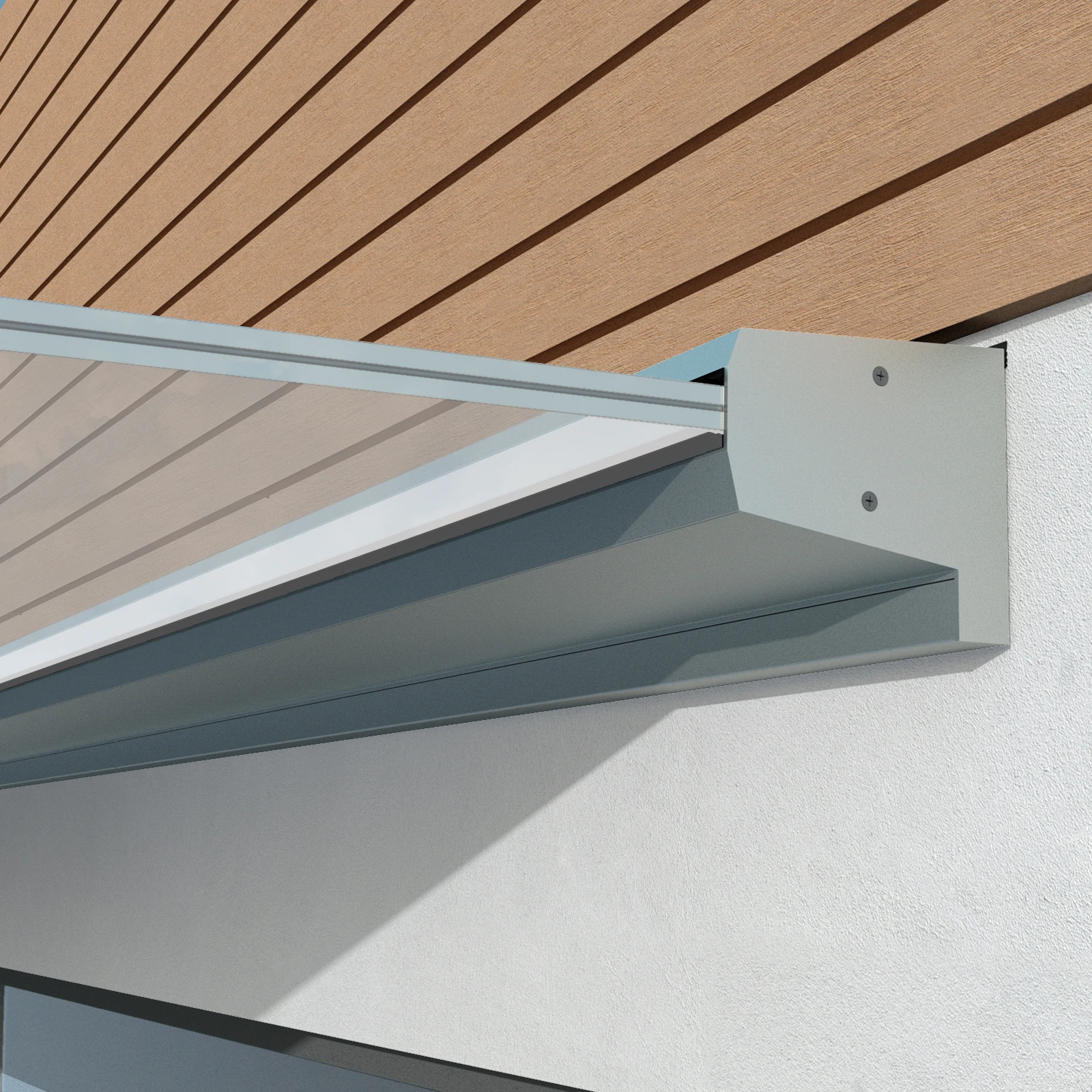

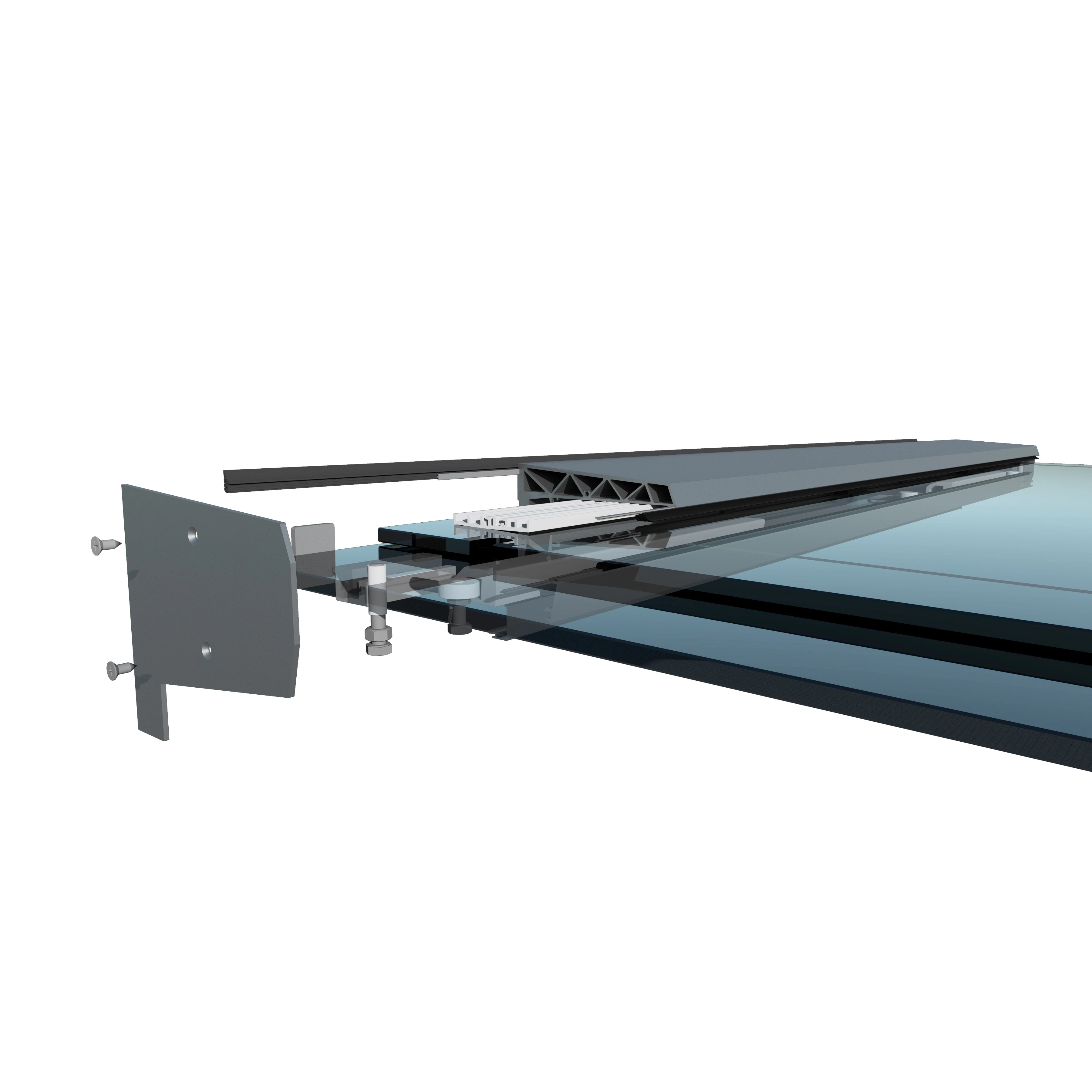

Het zelfdragende, frameloze luifelsysteem FARA wordt alleen ondersteund door een smal wandprofiel. De combinatie van wandklemprofiel en speciaal glas zorgen voor een uitzonderlijk hoog draagvermogen tot wel 200 kilo per vierkante meter. De maximale uitval is maximaal 1.500 mm (met 25,52 mm SentryGlas®)

  • Eenvoudige montage en blinde bevestiging
  • Tot 2 kN/m2 draagvermogen
  • max. profiel lengte 5000 mm
  • Eenvoudige montage
  • Geschikt voor glasdikte 17,52 mm, 21,52 mm en 25,52 mm SentryGlas® (optioneel verkrijgbaar)
  • max. 1500 mm uitval
  • Geen trekstangen vereist
  • Glashelling kan later worden aangepast
  • Er kunnen meerdere wandprofielen achter elkaar gekoppeld worden
Eigenschappen
Afwerking: zilver mat geanodiseerd
Breedte in mm : 2500 mm
Breedte van profiel: 2500 mm
Diepte profiel: 120 mm
Glas: SentryGlas® 17,52 mm
Glasbewerking: ja
Glasdikte: 17,52 mm (8 - 1,52 - 8 mm)
Hoogte van Profiel: 106 mm
Inclusief glas: nee
Laadcapaciteit: 2 kN/m²
Materiaal: Aluminium
Max. uitkraging: 1000 mm
Montage aan: Muur
Verstelbare kanteling: ± 3°
Voorgeboord profiel: ja
Zelfdragend: ja
Downloads
77-29-2031-xxx-46_2D.dxf
dxf - 786.68 KB
CAD-bestand
29-2041-xxx-46_2D.dxf
dxf - 867.31 KB
CAD-bestand
CAD-bestand
CAD-bestand
Technical-report-G-Fittings®_Farah_ENG.pdf Datasheet 474.51 KB pdf
Technical-report-G-Fittings®_Farah_DE.pdf Datasheet 474.49 KB pdf
FARAH-2041-2042_profile-drill-pattern.pdf Datasheet 122.16 KB pdf
77-29-2031-xxx-46_manual_G-FITTINGS.pdf Datasheet 3.07 MB pdf
77-29-2031-xxx-46_2D.dxf CAD-bestand 786.68 KB dxf
29-2041-xxx-46_2D.dxf CAD-bestand 867.31 KB dxf
29-2041-FARAH_glass-canopy.dxf CAD-bestand 3.65 MB dxf
29-2031-FARAH_glass-canopy.dxf CAD-bestand 4.49 MB dxf
