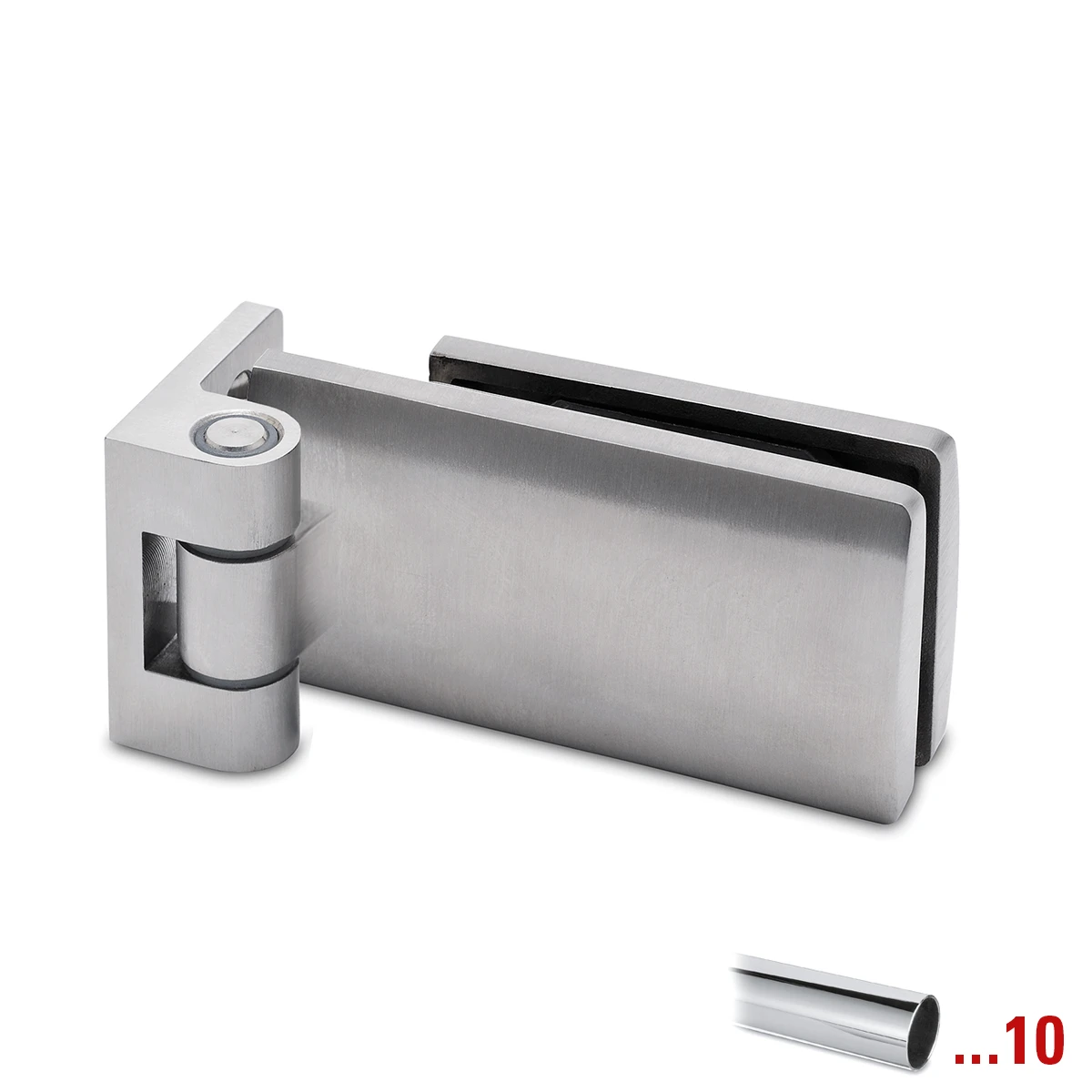

Glasdeurscharnier Kimberlie

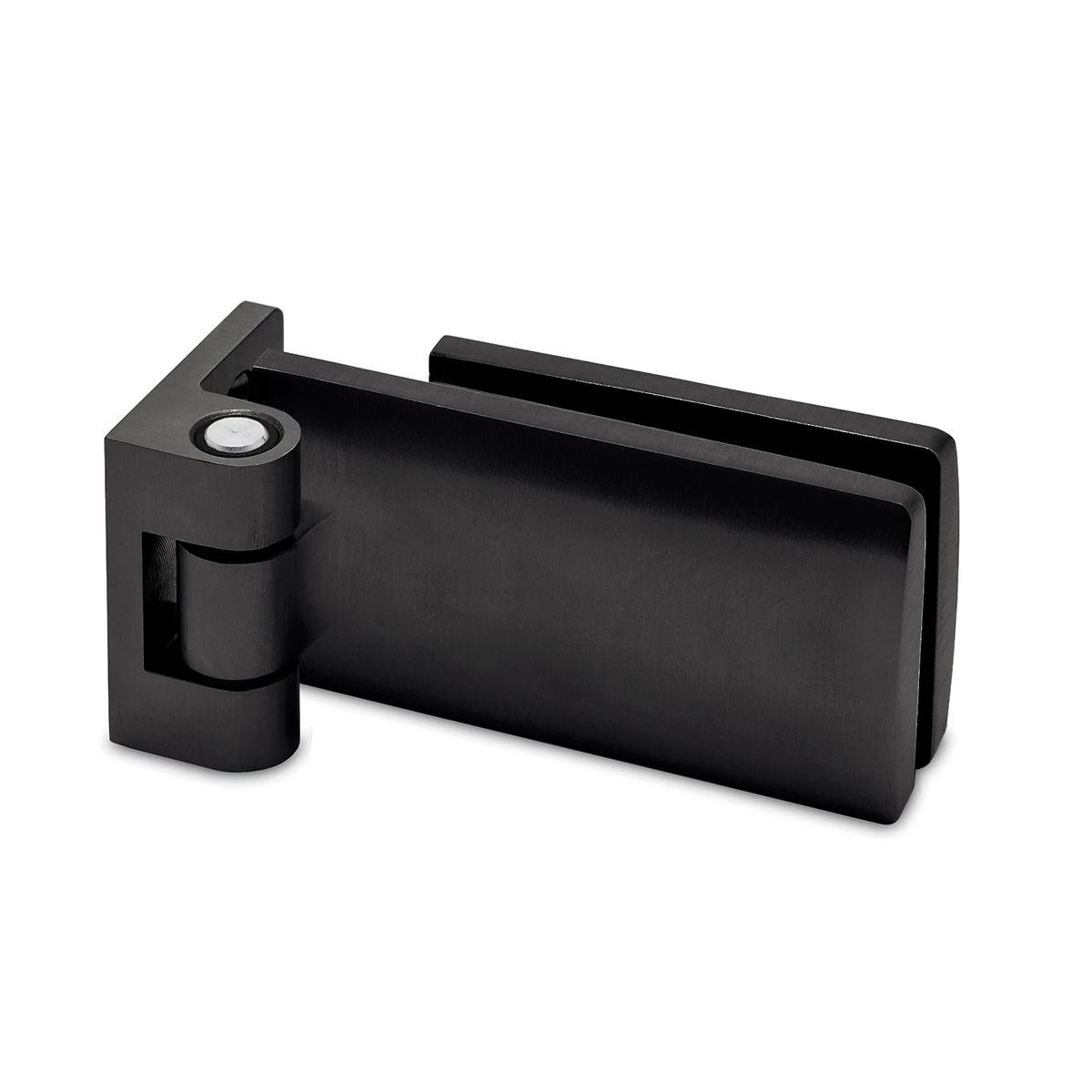

Het KIMBERLIE glasdeurscharnier biedt een betrouwbare oplossing voor glazen deuren in verschillende toepassingen. Het is gemaakt van hoogwaardig V2A roestvrij staal en is robuust en duurzaam. Het scharnier is verkrijgbaar in roestvrij staal, chroom en zwart design. Met een diameter van 18 mm voor het glasgat is het glasdeurscharnier geschikt voor glasdiktes van 6-10 mm. Het maakt een nauwkeurige installatie en uitlijning van de deur mogelijk. Het scharnier is ontworpen voor glas/muurmontage en maakt een veilige bevestiging mogelijk
Het scharnier is ontworpen voor deuren met een maximale breedte van 1200 mm en een maximaal gewicht van 50 kg. De openingsrichting kan worden aangepast volgens DIN links of DIN rechts normen voor een optimale pasvorm en functie.
| Afwerking: | RVS design |
|---|---|
| Diameter Ø glasboring: | 18 mm |
| Draairichting: | DIN links / DIN rechts |
| Glasbewerking: | ja |
| Glasdikte: | 6 - 10 mm |
| Materiaal: | RVS 304 (V2A) |
| Montage: | Glas / Wand |
| hydraulisch: | nee |
| instelbare Nulpositie: | nee |
| max. deurbreedte: | 1200 mm |
| max. deurgewicht: | 50 kg |
| vlakke montage: | nee |
| zelfsluitend: | nee |
| 77-41-0504-090_datasheet_G-FITTINGS.pdf | Datasheet | 495.48 KB | |||
|---|---|---|---|---|---|

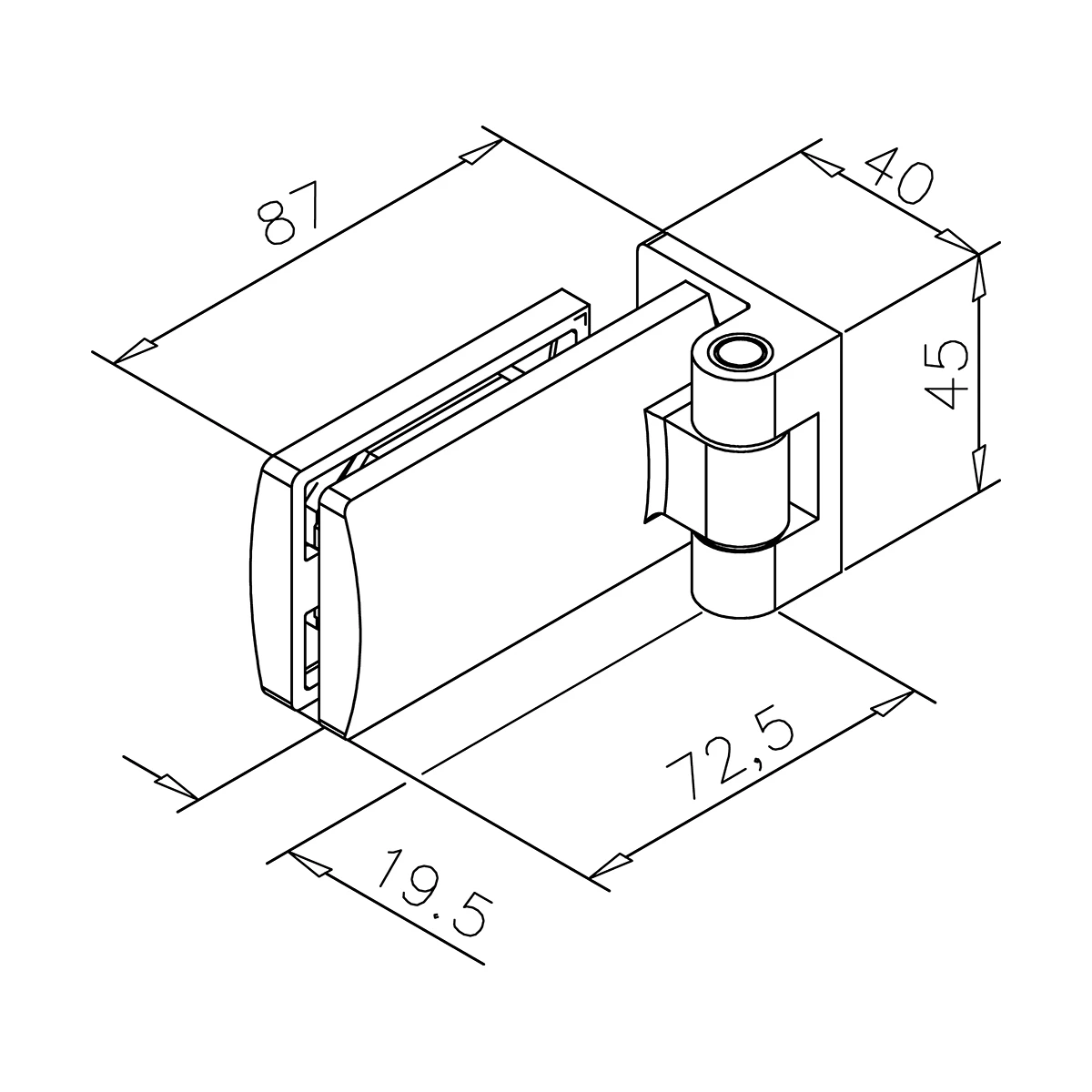

| 41-0504-090-xx.dxf | CAD-bestand | 1.78 MB | dxf |
