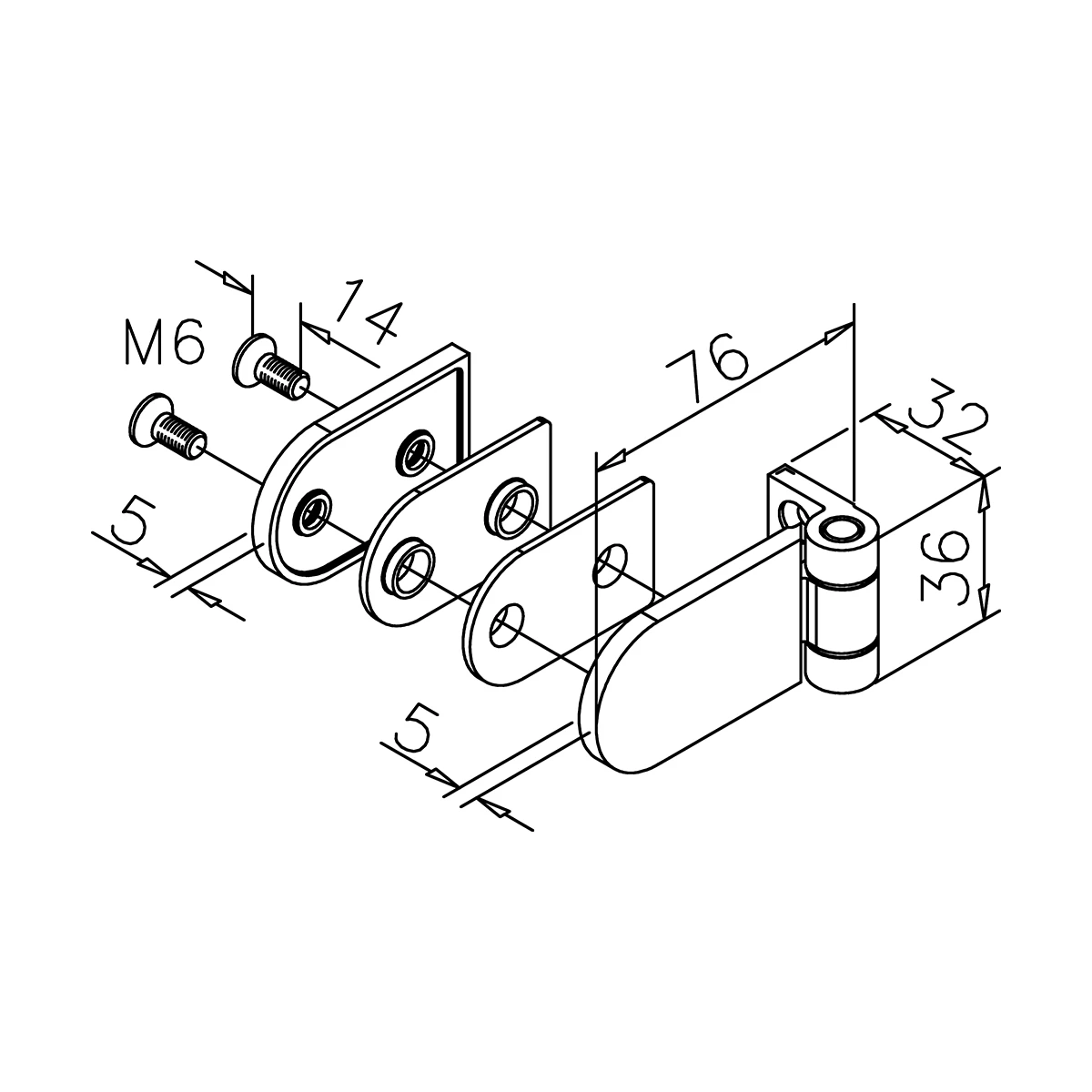

Glasdeurscharnier Kirstin

Productnummer: 77410406000-12
Beschrijving

Het KIRSTIN glasdeurscharnier van V2A roestvrij staal is een hoogwaardig en duurzaam scharnier voor de montage van enkelwerkende glazen deuren. Het scharnier is verkrijgbaar in de montageversies voor volledig glazen systemen of glas/wand. Met keuze uit drie oppervlaktedesigns in roestvrij staal, chroom of zwart design past het scharnier in elke gewenste toepassing.

Het Kirstin glasdeurscharnier is ontworpen voor een glasdikte van 6 - 10 mm en voor een maximale deurbreedte van 900 mm en een maximaal deurgewicht van 45 kg. De openingsrichting kan worden aangepast aan DIN links of DIN rechts standaard. Glasbewerking van de glazen deur is vereist voor installatie.

Eigenschappen
Afwerking: RVS design
Deursoort: Aanslag
Diameter Ø glasboring: 13 mm
Draairichting: DIN links / DIN rechts
Glasbewerking: ja
Glasdikte: 6 - 10 mm
Materiaal: RVS 304 (V2A)
Montage: Glas / Wand
hydraulisch: nee
instelbare Nulpositie: nee
max. deurbreedte: 800 mm
max. deurgewicht: 45 kg
vlakke montage: nee
zelfsluitend: nee
Downloads
Datasheet
41-0406-000-xx.dxf
dxf - 1.34 MB
CAD-bestand
41-0405-000-xx.dxf
dxf - 1.37 MB
CAD-bestand
77-41-0406-000_datasheet_G-FITTINGS.pdf Datasheet 409.88 KB pdf
41-0406-000-xx.dxf CAD-bestand 1.34 MB dxf
41-0405-000-xx.dxf CAD-bestand 1.37 MB dxf
6 Beschikbare varianten
Filter
