Glasverbinder 90° Annabell
Zie je nog geen prijzen?
Meld je eenvoudig aan met je G-Fittings account hier en je ziet alle belangrijke informatie.
- Exclusieve B2B‑prijzen
- Snelle & eenvoudige bestelprocedure
- Realtime beschikbaarheid & voorraad
- Aankoop op rekening voor zakelijke klanten
Heb je montage-instructies, CAD-tekeningen, certificaten of iets dergelijks nodig?
Alles wat je nodig hebt, vind je hier op onze website.

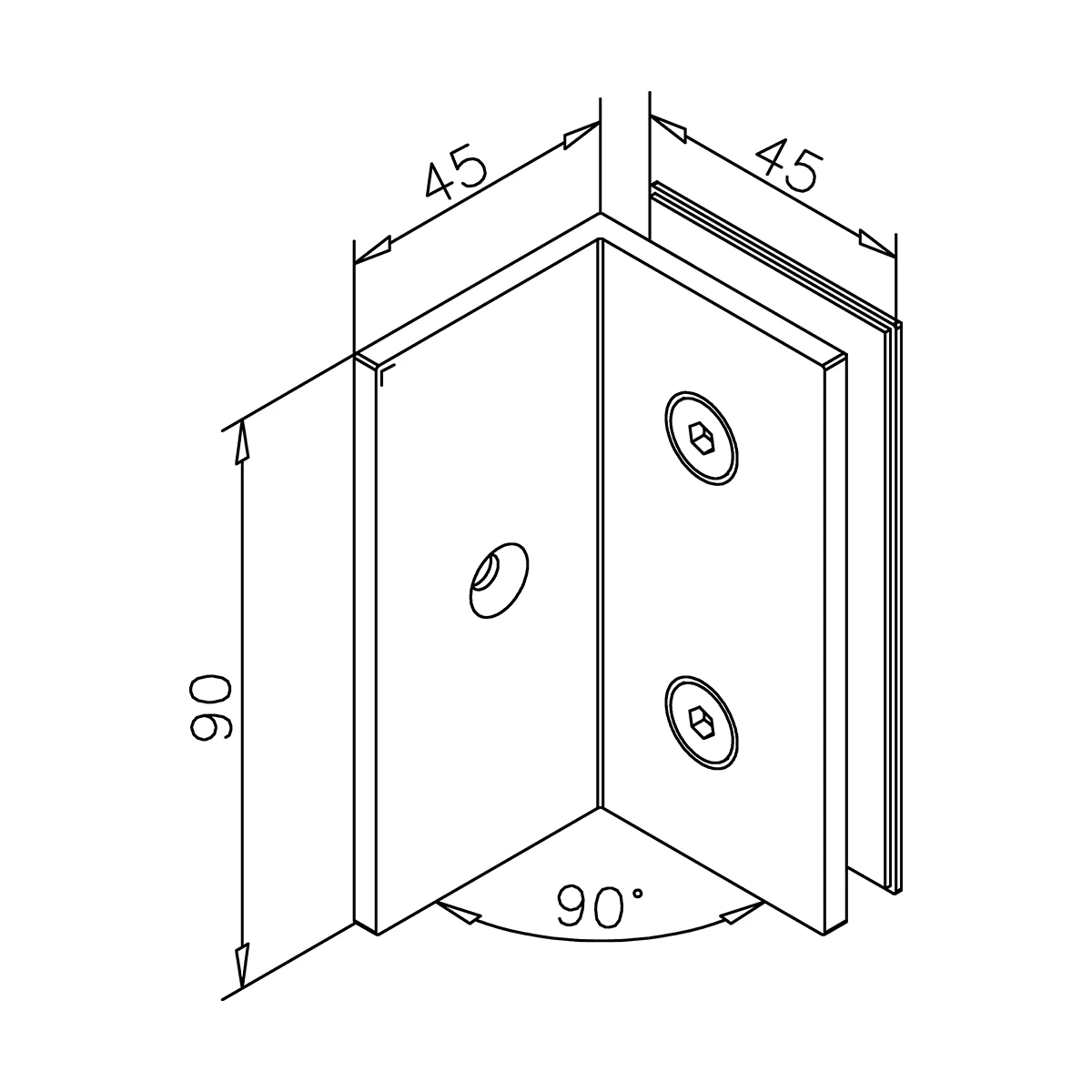

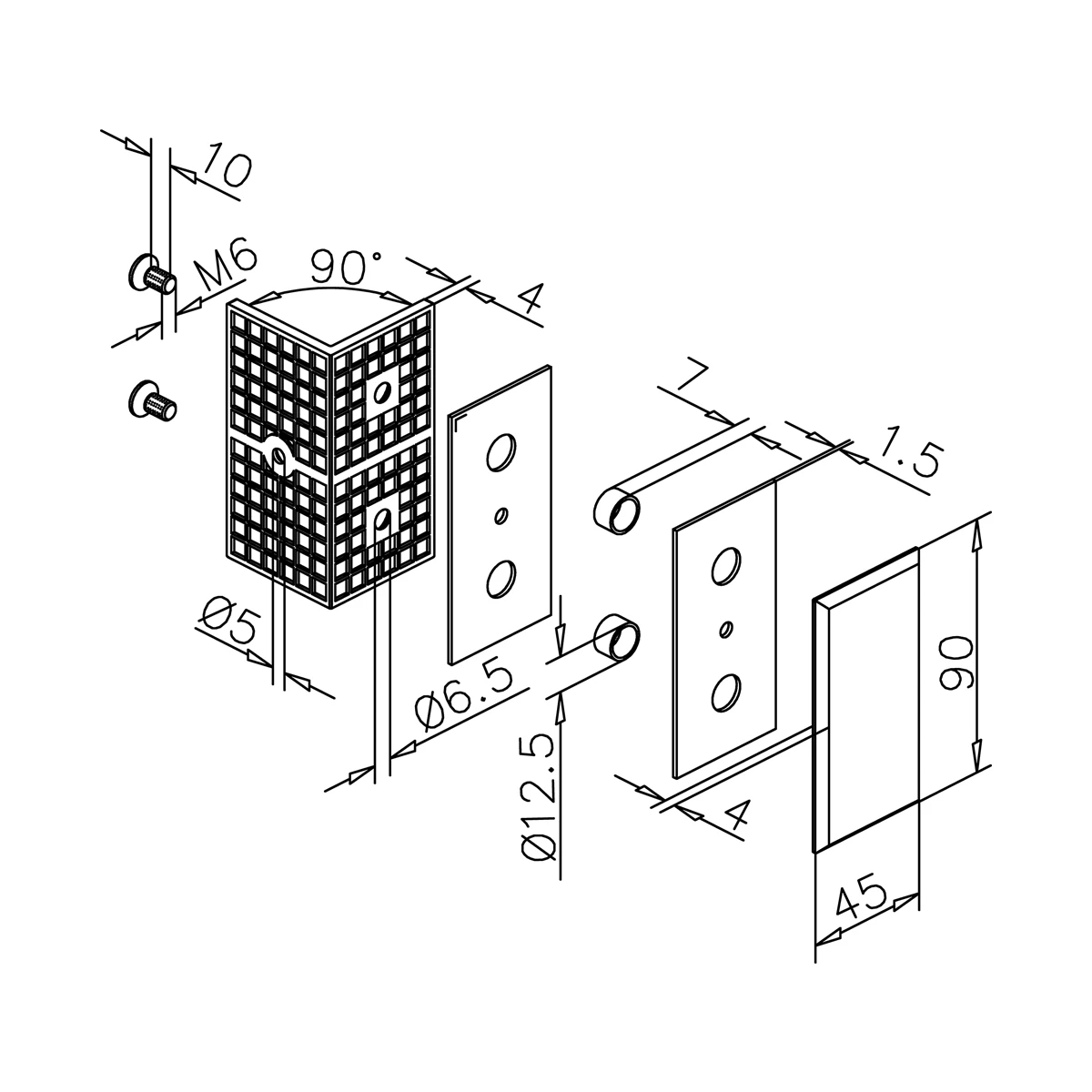

Het ANNABELL glasverbindingsstuk is ontworpen voor het monteren van glaselementen onder een hoek van 90° ten opzichte van de muur. Het wordt voornamelijk gebruikt voor de installatie van glazen douches, meestal in combinatie met een stabilisatiestang. Voor de bevestiging moeten twee gaten in het glas worden geboord. Na installatie worden deze en de schroefverbinding verborgen door afdekkappen, zodat ze er netjes uitzien. Het koppelstuk heeft een roestvrijstalen ontwerp en is geschikt voor glasdiktes van 8 mm tot 12 mm.
| Afwerking: | RVS design |
|---|---|
| Boring in mm: | 16 mm |
| Breedte in mm : | 45 mm |
| Diepte in mm: | 45 mm |
| Doorgangsboring: | ja |
| Glasbewerking: | ja |
| Glasdikte: | 8 - 12 mm , 8-12 mm |
| Hoogte in mm: | 90 mm |
| Materiaal: | Roestvrij staal 304 (V2A) |
| Montage: | Glas / Wand |
| 77-40-4122-090_datasheet_G-FITTINGS.pdf | Datasheet | 298.88 KB | |||
|---|---|---|---|---|---|
| 40-4122-090-xx.dxf | CAD-bestand | 1.21 MB | dxf |
