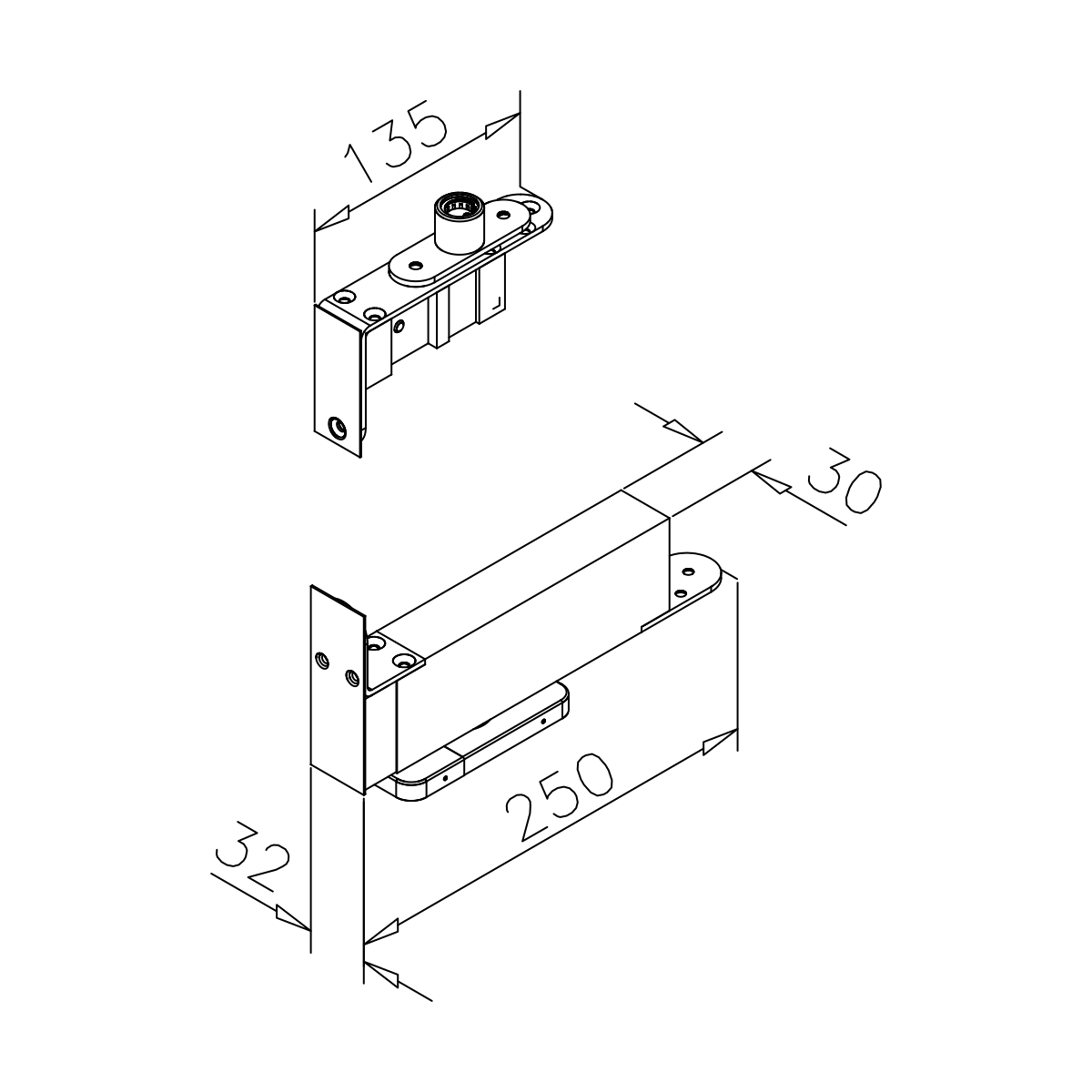

Hydraulisch deurscharnier voor houten deur Jora
Zie je nog geen prijzen?
Meld je eenvoudig aan met je G-Fittings account hier en je ziet alle belangrijke informatie.
- Exclusieve B2B‑prijzen
- Snelle & eenvoudige bestelprocedure
- Realtime beschikbaarheid & voorraad
- Aankoop op rekening voor zakelijke klanten
Heb je montage-instructies, CAD-tekeningen, certificaten of iets dergelijks nodig?
Alles wat je nodig hebt, vind je hier op onze website.
Het JORA scharnier combineert de functie van een deurdranger met een compact beslag voor zware houten deuren. Het systeem maakt gecontroleerd, automatisch sluiten van de deur mogelijk zonder dat een conventionele vloerveer in de vloer hoeft te worden verzonken. Het wordt geïnstalleerd door het basisprofiel op de vloer te leggen, wat de installatie-inspanning aanzienlijk vermindert.
Nauwkeurige bediening en gemak
Het sluitmechanisme heeft twee onafhankelijk van elkaar instelbare kleppen. Ventiel 1 regelt de sluitsnelheid in het bereik van 90° tot 10°, terwijl ventiel 2 verantwoordelijk is voor de vergrendeling (10° tot 0°). Bij een openingshoek van 90° gaat de deur automatisch in de vastzetstand. De maximale openingshoek is 150° naar beide zijden.
Afstelling en belastbaarheid
Een groot voordeel voor installateurs is het geïntegreerde systeem voor fijnafstelling. Na installatie kan de positie van de deur horizontaal met ± 3 mm en verticaal met ± 3 mm of 4° worden gecorrigeerd. Het systeem is ontworpen voor deurbladen met een dikte vanaf 40 mm en een breedte tot 1000 mm.
- Afstelling van de afsluitklep met twee snelheden
- Max. deurbreedte 1000 mm
- Max. gewicht tot 100 kg
- Houtdikte ≥ 40 mm
- Internationaal octrooi
- Systeem om de positie van de deur ± 3 mm | ± 3 mm / 4º aan te passen
- Vloerinstallatie
- NL 1.4301 roestvrij staal
| Afwerking: | RVS design |
|---|---|
| Deurblad dikte: | ≥ 40 mm |
| Deursoort: | Pendel |
| Draairichting: | DIN links / DIN rechts |
| Materiaal: | Aluminium , Roestvrij staal 304 (V2A) |
| Materiaal deurblad: | Hout |
| Montage: | Vloer |
| Normen: | EN 1154 |
| Verstelbar: | Horizontal ± 3 mm; Vertikal ± 3 mm / 4º |
| hydraulisch: | ja |
| instelbare Nulpositie: | ja |
| max. deurbreedte: | 1000 mm |
| max. deurgewicht: | 100 kg |
| zelfsluitend: | ja |
