Glasschiebetür Jonalien
Versandfertig in 7 Tagen, Lieferzeit 1-3 Tage
Sie sehen noch keine Preise?
Einfach mit Ihrem G-Fittings Konto anmelden und schon sehen Sie alle wichtigen Informationen.
- Exklusive B2B‑Preise
- Schneller & einfacher Bestellprozess
- Echtzeit-Verfügbarkeit & Lagerstand
- Kauf auf Rechnung für Geschäftskunden
Sie benötigen Montageanleitungen, CAD-Zeichnungen, Zertifikate oder ähnliches? Alles was Sie brauchen finden Sie hier auf unserer Webseite.

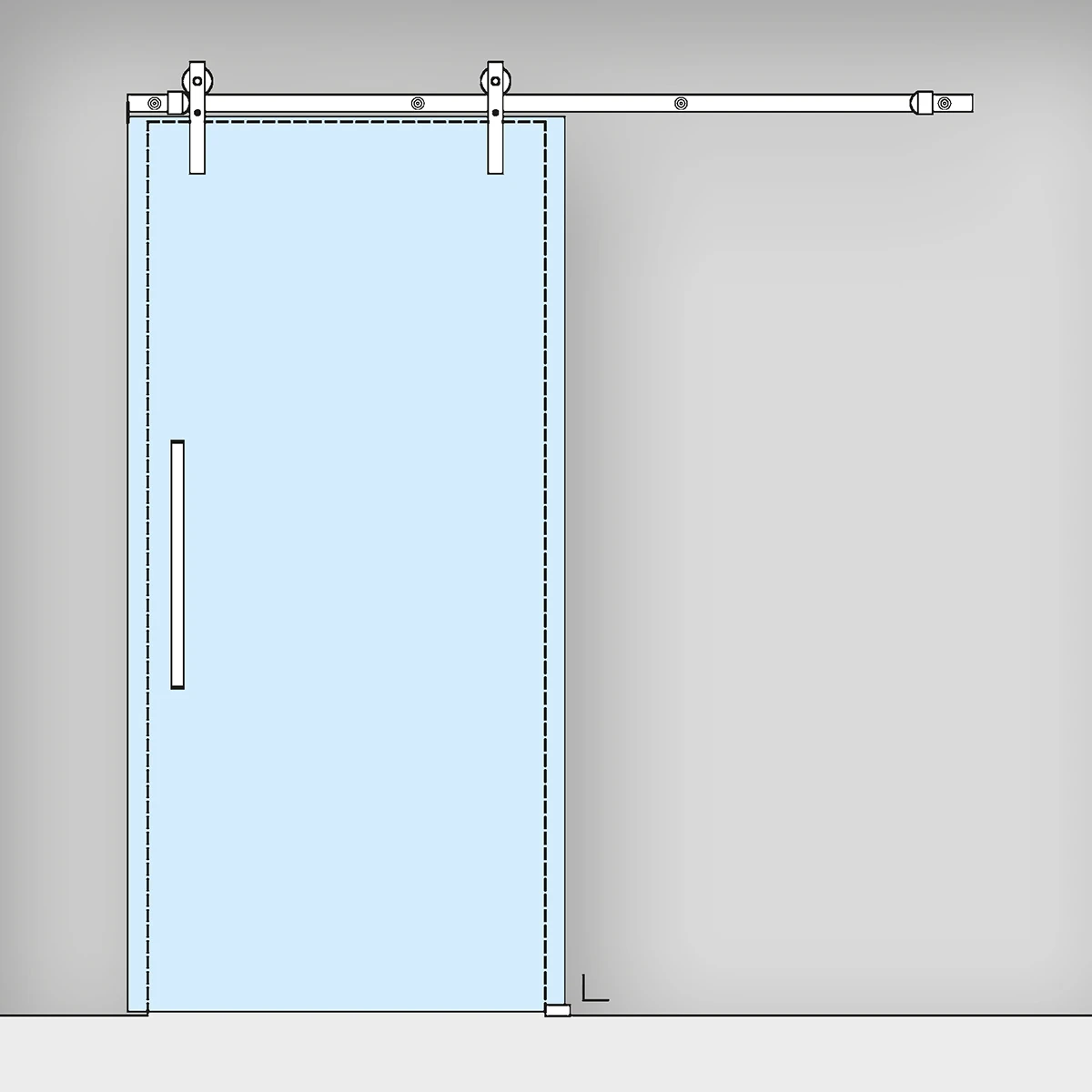

JORNALIEN ist ein wandmontiertes Schiebetürsystem für Glasschiebetüren mit 8 bis 12 mm Glasstärke. Das System ist für Türgewichte bis 60 kg und Glasbreiten bis 900 mm ausgelegt. Die 1.700 mm lange Laufschiene wird über vier Schienenhalter an der Wand montiert; eine einstellbare Bodenführung führt das Türblatt im unteren Bereich.
Das System besteht aus Aluminium und ist in den Varianten Edelstahl und Schwarz Design erhältlich. Zwischen Glas und Wand beträgt der Abstand 12,8 mm. Für die Planung kann die Glasbreite mit „Laibungsbreite + 80 mm“ angesetzt werden; die maximale Glashöhe beträgt 2.500 mm. Die erforderlichen Glasbohrungen sind der technischen Zeichnung zu entnehmen.

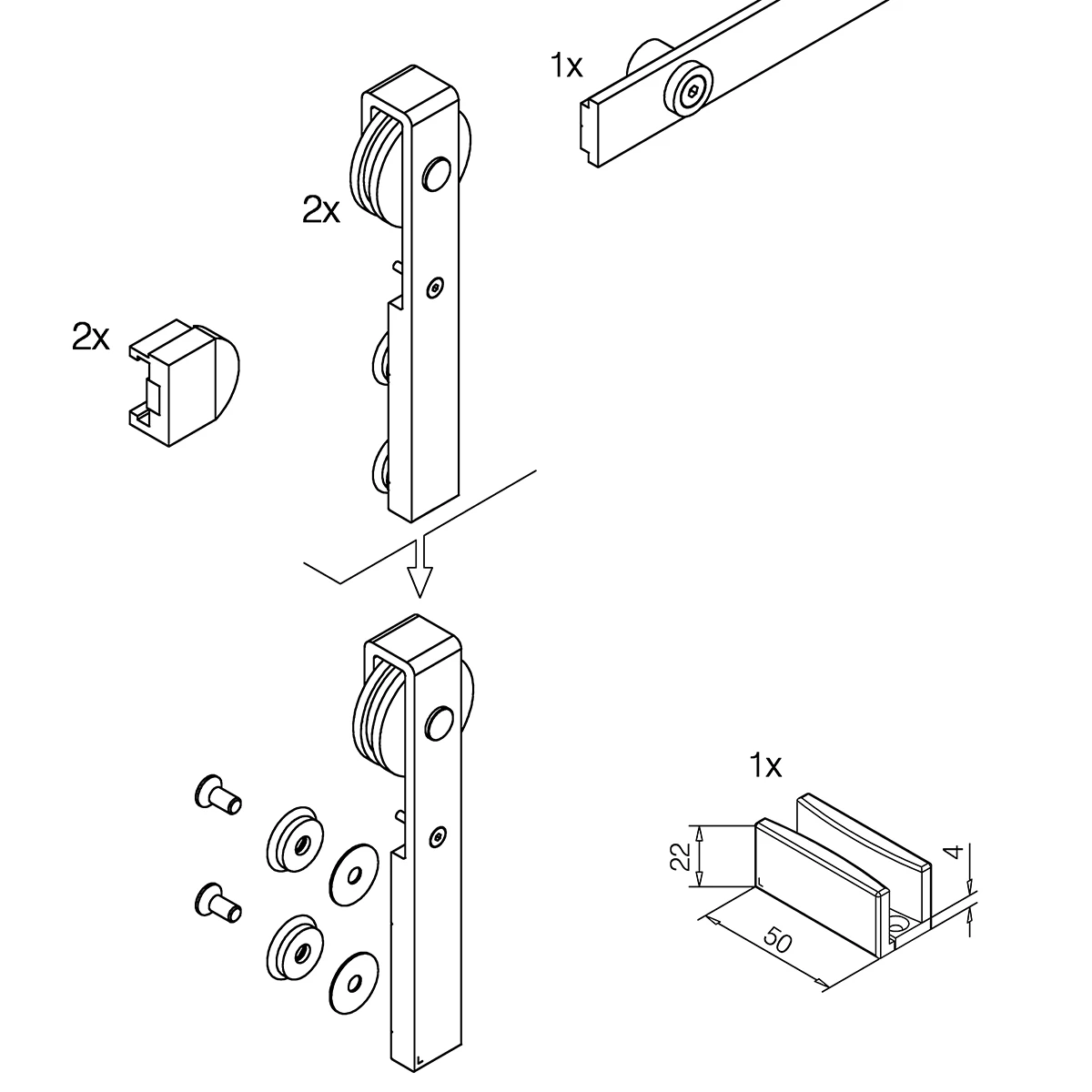

Zum Lieferumfang gehören zwei Laufrollen, ein rechter und ein linker Stopper, eine Bodenführung, vier Schienenhalter, die Laufschiene sowie die zugehörigen Innensechskantschlüssel. Die Glasscheibe ist nicht im Lieferumfang enthalten.
| Abstand zwischen mobilem Glas und Wand: | 12,8 mm |
|---|---|
| Anzahl der Laufschienen: | 1 |
| Bodenführung: | ja |
| Durchgangsbohrung: | ja |
| Durchmesser Ø Glasbohrung: | 26 mm |
| Glasbearbeitung: | ja |
| Glasstärke: | 8 - 12 mm |
| Integrierter / verdeckter Laufwagen: | nein |
| Länge: | 1700 mm |
| Material: | Aluminium |
| Montageart: | Wand |
| Oberfläche: | Edelstahl Design |
| Soft-Close: | nein |
| max. Türbreite (mit 2 Scharnieren): | 900 mm |
| max. Türgewicht (mit 2 Scharnieren): | 60 kg |
| 77-46-0310-170-12_datasheet_G-FITTINGS.pdf | Datenblatt | 442.08 KB |
|---|
