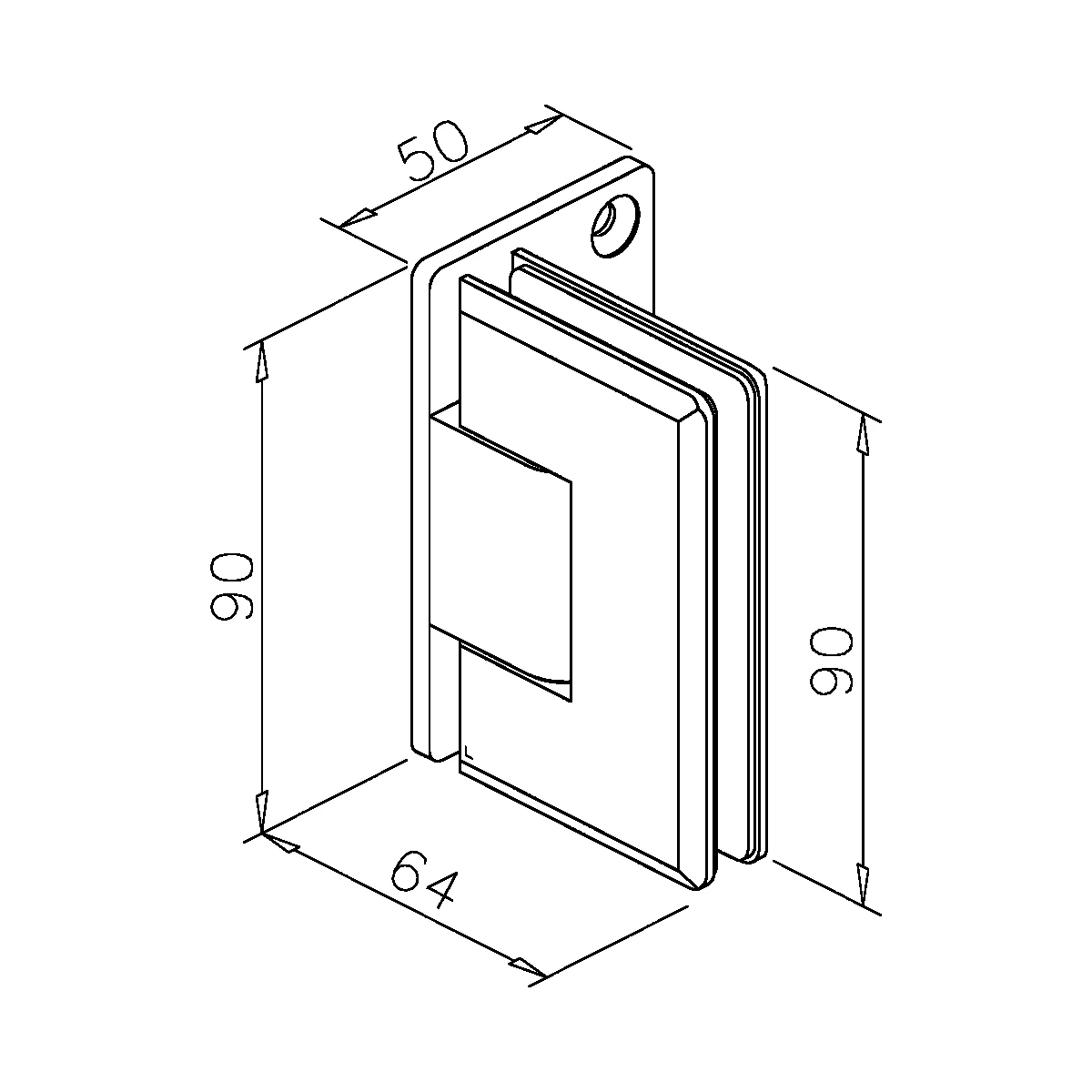

Glasdeurscharnier, verstelbaar Tatum
Productnummer:
77416112090-12
Beschrijving
Het TATUM deurscharnier is de ideale oplossing voor alle soorten douche- en glazen deuren. Het is speciaal ontworpen voor glazen draaideuren en overtuigt door maximale flexibiliteit en stabiliteit. Dankzij de verschillende montagemogelijkheden en de keuze uit afwerkingen in roestvrij staal, chroom of zwart kan het perfect worden aangepast aan verschillende ontwerpen.
Het scharnier is geschikt voor glasdiktes van 8 tot 10 mm en heeft een hoge belastbaarheid, waardoor een veilig en duurzaam gebruik gegarandeerd is. Met een openingshoek van 90° naar zowel DIN rechts als DIN links maakt het een gemakkelijke deurbeweging mogelijk. De automatische sluitfunctie vanaf 30° zorgt voor soepel en betrouwbaar sluiten, terwijl de verstelbaarheid een eenvoudige aanpassing aan de bouwkundige omstandigheden mogelijk maakt.
Speciale Functies
Ideaal voor glazen draaideuren
Automatische sluitfunctie vanaf 30°
Hoog draagvermogen tot 40 kg
Openingshoek 90° in beide richtingen
Voor glas van 8 - 10 mm
Eigenschappen
| Afwerking: | RVS design |
|---|---|
| Anzahl Glasbohrung: | 1 |
| Deursoort: | Pendel |
| Diameter Ø glasboring: | 16 mm |
| Draairichting: | DIN links / DIN rechts |
| Glasabzug links: | 8 mm |
| Glasabzug oben: | 6 mm |
| Glasabzug rechts: | 4,5 mm |
| Glasabzug unten: | 7 mm |
| Glasausschnitt: | Micky Maus |
| Glasbewerking: | ja |
| Glasdikte: | 8 - 10 mm |
| Materiaal: | RVS 304 (V2A) |
| Montage: | Glas / Wand |
| hydraulisch: | nee |
| instelbare Nulpositie: | ja |
| max. deurbreedte: | 900 mm |
| max. deurgewicht: | 40 kg |
| vlakke montage: | nee |
| zelfsluitend: | ja |
Downloads
| 77-41-6212-180_datasheet_G-FITTINGS.pdf | Datasheet | 601.78 KB | |||
|---|---|---|---|---|---|
| 77-41-6112-090_datasheet_G-FITTINGS.pdf | Datasheet | 594.31 KB | |||
| 41-6112-090-xx.dxf | CAD-bestand | 11.20 MB | dxf |
